噴漆廢氣處理設備焊接尺寸要求的深度解析



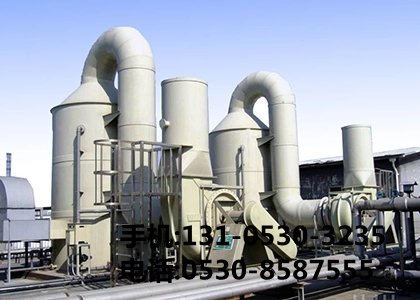

在工業生產***域，噴漆工序產生的廢氣若未經有效處理直接排放，將對環境和人體健康造成嚴重危害。而作為關鍵治理工具的噴漆廢氣處理設備，其制造過程中的焊接質量至關重要，其中焊接尺寸要求更是保障設備性能、穩定性與安全性的核心要素之一。精準把控這些細節，猶如為設備的高效運行筑牢根基，使其能在復雜的工況下持久且可靠地發揮作用。以下將從不同部件出發，詳細闡述噴漆廢氣處理設備進行焊接時的尺寸要求及相關要點。



 一、主體框架結構焊接尺寸規范

1. 立柱與橫梁連接部位

     焊縫長度：對于承受主要載荷的立柱和橫梁交接處，角焊縫應沿整個接觸面連續施焊，確保足夠的強度傳遞。一般而言，焊縫長度需比設計圖紙標注的理論搭接邊緣兩端各超出 10  15mm，這是考慮到焊接熱影響區可能導致材料性能變化，適當加長焊縫能補償潛在的強度損失，增強整體結構的穩固性。例如，在一個標準的方形框架結構中，若立柱截面為 100mm×100mm 方鋼，與橫梁（同樣規格）焊接時，角焊縫應在四周均勻分布且長度不少于對應邊的幾何尺寸加上上述余量值。

     焊腳高度：根據材料的厚度來確定合適的焊腳高度是關鍵。當板材厚度≤6mm 時，焊腳高度通常取等于或略小于較薄板的厚度；當板材厚度＞6mm 時，焊腳高度約為較薄板厚度的 70%  80%。以常用的 Q235 鋼材為例，如果主體框架使用的型材壁厚為 8mm，那么此處的焊腳高度應在 5.6  6.4mm 范圍內，既能保證熔合******，又可避免因過高導致應力集中引發裂紋等問題。

2. 底盤平面度及對角線偏差控制下的焊接配合

     平面度調整后的焊接間隙一致性：設備的底盤作為基礎支撐部件，需保證較高的平面度精度，一般要求平面度公差不超過 ±2mm/m²。在此基礎上進行各支腿與底盤的焊接時，要***別注意保持焊接間隙均勻一致。通過工裝夾具定位，使每個支腿與底盤之間的裝配間隙控制在 1  2mm 以內，然后采用分段退步焊法進行施焊，這樣可以有效減少焊接變形，維持底盤原有的平整度，進而確保整個設備安裝后的垂直度和穩定性。

     對角線尺寸關聯的焊接收縮補償：由于焊接過程中不可避免地會產生收縮現象，在組裝底盤骨架時，應預先考慮這一因素并對部分尺寸做出補償。比如，對于一個矩形底盤框架，其初始設計的對角線長度理論上應相等，但在實際操作中，會根據經驗公式或過往數據預估焊接收縮量，將兩條對角線的預組裝長度適當增加一定比例（通常為千分之幾），具體數值取決于所用材料的熱膨脹系數、焊接工藝參數等因素。這樣做的目的是保證焊接完成后的實際對角線長度仍能滿足設計要求，防止因收縮過度造成的形狀畸變影響設備的正常使用。

 二、過濾單元?dú)んw焊接精度把控

1. 筒體縱縫與環縫焊接參數設定

     縱縫自動焊的直線度及錯邊量限制：采用自動化焊接設備進行筒體的縱向縫合時，必須嚴格控制焊縫的直線度誤差，一般規定每米長度內的直線度偏差不得超過±1mm。同時，相鄰兩節筒節組對時的錯邊量也應嚴格約束，***允許值為壁厚的十分之一且不超過 2mm。為實現這一目標，常使用專用滾輪架配合激光跟蹤系統來輔助定位和監控焊接過程，一旦發現偏差超出范圍，及時調整工件位置以確保后續焊縫質量達標。這種高精度的控制有助于提高過濾效率，因?yàn)楣饣鲿车膬?nèi)部流道可以減少氣流阻力，降低能耗。

     環縫手工電弧焊的層間厚度與寬度均勻性：對于無法完全依賴機械自動化完成的環形焊縫，如法蘭與筒體的連接處等，多采用手工電弧焊方式。此時，焊工需要憑借豐富的經驗和精湛的技術保證每一層的焊接厚度和寬度均勻過渡。通常，打底焊道厚度控制在 3  4mm，蓋面焊道寬度比坡口兩側各寬出 1  2mm，中間填充層的厚度逐步遞減，形成合理的焊縫成型。這樣的工藝安排不僅能保證******的密封效果，防止未經凈化的氣體泄漏，還能承受一定的內壓波動，延長使用壽命。

2. 人孔、視鏡等附件安裝孔加強筋焊接細節

     加強筋布局合理性與焊接牢固程度：圍繞人孔、視鏡等人孔周圍設置的環形加強筋，其間距應根據開孔直徑***小合理布置，一般為開孔直徑的 1/3  1/2。加強筋的高度則依據壓力等級計算確定，以確保足以抵抗內部壓力引起的向外擴張力。在焊接這些加強筋時，要保證它們與殼體完全熔透連接，不允許存在未熔合、夾渣等缺陷?？梢允褂贸暡ㄌ絺麢z測手段對關鍵部位的焊縫進行檢查，確保焊接質量可靠。只有當加強筋牢固地焊接在殼體上，才能有效分散應力集中區域的力量，避免因局部受力過***而導致破裂事故的發生。

     附件法蘭密封面的平整度與焊接變形修正：與人孔、視鏡相配套的法蘭密封面在焊接前后都需要進行檢查和修整。焊接前，要保證法蘭本身的密封面平面度符合標準規定；焊接后，由于受熱影響可能會產生微小變形，此時需要進行二次加工打磨，恢復其平整度，確保與相應蓋板的緊密貼合。此外，還要注意法蘭螺栓孔的位置精度，偏差不得超過±0.5mm，以保證緊固件能夠順利穿入并擰緊，實現可靠的密封連接。



 三、風機進出口管道焊接銜接要點

1. 異徑管過渡段的角度與尺寸適配性

     錐度制作的***性：當風機進出口管道存在管徑變化時，通常會使用異徑管來實現平滑過渡。該異徑管的錐度制作要非常***，一般按照標準系列選取合適的角度（如 30°、45°等），并且從小徑端到***徑端的過渡曲線應符合流體力學原理，盡量減少渦流產生。在焊接連接異徑管與其他直管段時，要保證接口處的對齊精度，軸向偏移量不得超過±1mm，角度偏差控制在±0.5°以內。只有這樣，才能保證氣流順暢通過，降低噪音和振動水平，提高系統的工作效率。

     加強圈設置的必要性及焊接工藝：為了防止異徑管在運行過程中因受到不平衡力的作用而發生位移或變形，往往會在其外部增設加強圈。加強圈的材料選擇應與主管道相同或性能相近，厚度根據計算確定。焊接時，要將加強圈均勻地分布在異徑管周圍，并與之滿焊連接。焊逢應飽滿圓潤，無氣孔、咬邊等缺陷，從而增強整個管道系統的剛性和穩定性。

2. 軟連接部位的柔性補償與焊接固定方式

     金屬波紋管伸縮節的應用與焊接技巧：在一些需要吸收振動和熱膨脹位移的地方，會采用金屬波紋管伸縮節作為軟連接部件。這種伸縮節在安裝前要仔細檢查其外觀質量，不得有明顯的劃痕、凹陷等損傷。焊接時，要先將伸縮節兩端的法蘭與相鄰管道法蘭臨時點固，然后采用對稱施焊的方法逐步完成全部焊縫。注意控制焊接電流和速度，防止過熱損壞波紋管的內部結構。焊完后還要進行氣密性試驗，確保無泄漏現象發生。通過合理應用金屬波紋管伸縮節及其正確的焊接方法，可以有效地隔離設備的振動傳遞，保護其他敏感部件不受損害。

     吊耳、支架等輔助支撐件的焊接定位準確性：為了便于運輸和安裝調試，噴漆廢氣處理設備上還會配備各種吊耳、支架等輔助支撐件。這些部件的焊接位置必須準確無誤，嚴格按照設計圖紙的要求進行定位。例如，吊耳的中心線應與設備重心重合，誤差不超過±5mm；支架的高度和水平度也要調整到位，保證設備放置平穩。在焊接過程中，要注意保護周圍的母材不受飛濺物污染，以免影響外觀質量和防腐性能。



 四、電氣控制系統外殼焊接防護措施

1. 控制柜箱體整體密封性的焊接保障

     門板與框架間隙的控制及密封膠條配合：電氣控制柜的門板與箱體框架之間的間隙是影響防塵防水效果的關鍵因素之一。一般來說，這個間隙應控制在 1  2mm 之間，過***容易導致灰塵和水分進入箱內，過小則不利于開門操作。為了保證******的密封性能，除了嚴格控制間隙外，還會在門框上粘貼密封膠條。在焊接門鉸鏈、鎖具等配件時，要注意不要破壞密封膠條的完整性，確保其能夠正常工作。同時，還要對箱體的所有接縫處進行連續密封焊接，杜***任何可能的滲漏通道。

     接線端口、散熱孔等***殊部位的防水處理：對于穿過箱體壁面的電線纜引入裝置、散熱器安裝孔等***殊部位，要做******別的防水處理?？梢圆捎孟鹉z塞、防水接頭等密封元件進行封堵，并在周圍涂抹適量的密封膠加以固定。在焊接這些區域的周邊結構件時，也要小心操作，避免燙傷密封材料或造成縫隙擴***。只有對這些細節之處給予足夠重視，才能確保電氣控制系統在惡劣環境下仍能穩定運行。

2. 內部隔板、安裝導軌的焊接強度與穩定性考量

     隔板垂直度與水平度的校正及焊接固定：控制柜內部的隔板用于劃分不同的功能區域，如電源模塊區、PLC 控制器區等。這些隔板的垂直度和水平度直接影響到內部元器件的布局合理性和散熱效果。因此，在焊接隔板之前，要先對其進行校正調整，使其達到規定的精度要求（通常垂直度偏差不超過±1°，水平度偏差不超過±2mm）。然后采用間斷焊的方式將隔板固定在箱體上，焊點間距一般為 50  100mm，既能保證足夠的強度，又不會過多地影響箱體的整體剛性。

     安裝導軌直線度與平行度的保證及焊接工藝：為了使各類電氣元件能夠方便地插入和拔出插槽，需要在控制柜內安裝導軌。導軌的直線度和平行度要求很高，一般直線度誤差不超過±0.5mm/m，平行度誤差不超過±0.3mm/m。在焊接導軌支架時，要使用精密測量工具進行實時監測和調整，確保導軌安裝后的位置精度滿足上述要求。同時，還要注意焊接順序和方法，避免因局部受熱不均而導致導軌變形。



綜上所述，噴漆廢氣處理設備的焊接尺寸要求貫穿于設備的各個組成部分，從主體框架到過濾單元、風機管道再到電氣控制系統，每一個環節都不容忽視。嚴格遵守這些尺寸規范和技術要求，結合先進的焊接技術和嚴格的質量檢驗手段，才能打造出高性能、高可靠性的噴漆廢氣處理設備，為企業實現綠色生產和可持續發展提供有力支持。在實際生產過程中，企業應建立健全質量管理體系，加強對焊接工人的技能培訓和考核，不斷完善工藝流程和質量控制措施，確保每一臺出廠的設備都能達到******的品質標準。
